대원GSI '색채선별기' 태블릿 제어 및 시각화 앱 UX/UI 구축
Client.
대원 GSI
Work.
Planning, UI Design
Production.
APP
Device.
Tablet
Period.
16.05~16.07
Project Overview.
대원 GSI 색채선별기는 1600만 가지 풀 컬러 카메라로 곡물, 차, 산업소재, 소금 가운데 섞여있는 이물질을 확인하고 이를 거르도록 하는 기능의 산업머신입니다.
색채선별기 내에 컨트롤 패널에서 제어되는 기능들을 태블릿과 동시에 제어 하고자 앱을 개발하였으며 사용자별 UI구성과 직관적 그래프등을 통해 어포던스를 향상시키기 위한 UI를 구성하였습니다.
태블릿으로 직관적으로 제어하는 스마트 팩토리 '색채선별기 제어 솔루션'
대원GSI의 색채선별기는 1,600만 가지 풀 컬러 카메라를 이용해 곡물, 차, 산업소재, 소금 내 이물질을 정밀 선별하는 고성능 산업 머신입니다. 기존에는 머신 본체에 장착된 컨트롤 패널을 통해서만 제어가 가능하여, 먼지와 소음이 심한 대형 선별 현장에서 작업자가 머신 앞까지 직접 이동해야만 가동 상태를 확인하고 파라미터를 변경할 수 있는 한계가 있었습니다. 또한, 복잡한 카메라 수치와 스펙트럼 데이터가 정렬되지 않아 작업자 역할에 따른 직관적인 조작 어포던스 확보가 시급했습니다.
유엑스스토리(UXstory)는 머신 패널의 기능을 태블릿과 100% 실시간 동기화하여 원격 오퍼레이션이 가능한 스마트 팩토리 UX를 설계했습니다. 전·후면 카메라 상부 감도와 리젝트 카운트, 공급량을 한눈에 조망할 수 있는 직관적인 그래프 중심의 메인 대시보드를 구축했습니다. 특히 사용자, 관리자, 엔지니어 등 작업자 권한별로 최적화된 맞춤형 화면을 제공하도록 구조화했습니다. 관리자에게는 자주 쓰는 기능 위주의 하단 메뉴를, 엔지니어에게는 시스템 백업·복구 및 센서 점검 전용 뷰를 제공하여 '실시간 현황 감지 → 파라미터 확인 및 미세 조절 → 원스톱 시스템 관리'로 이어지는 3단계 단축 동선을 완성했습니다.
산업 현장의 가혹 환경을 고려하여 고대비 UI 테마와 터치 아레나가 넓은 컨트롤 컴포넌트를 정립함으로써 스마트 팩토리 전용 태블릿 디자인 시스템을 구축했습니다. 이를 통해 넓은 선별 작업장 내 이동 공수와 제어 조작 오류율을 대폭 줄였으며, 전문 관리자와 현장 작업자 모두에게 직관적인 조작 환경을 선사하여 머신의 작업 생산성과 디지털 경쟁력을 크게 향상시켰습니다.
Key Features

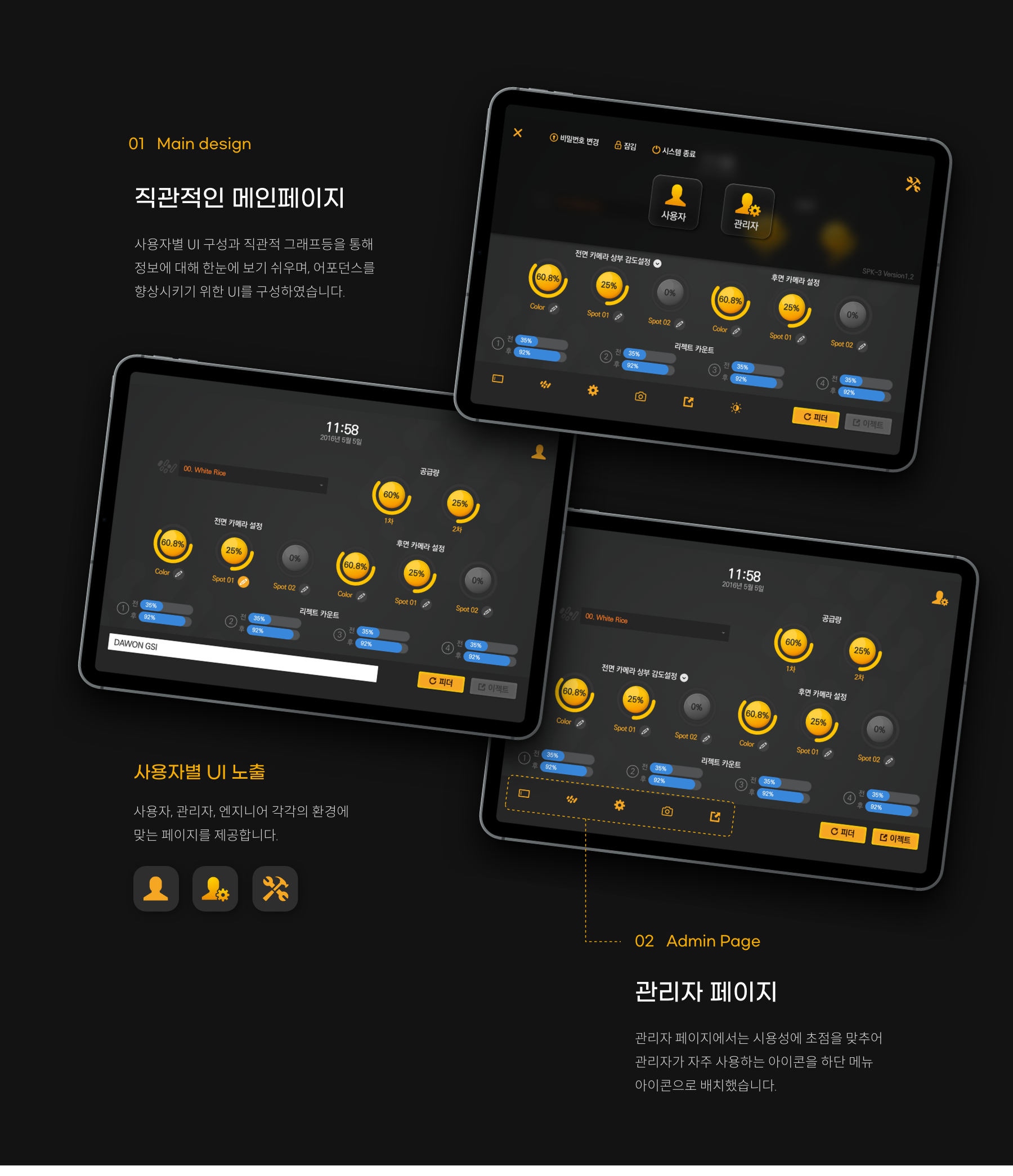

- 태블릿 무선 원격 제어 & 패널 동기화: 머신 본체 패널과 100% 실시간 연동되어 이동 중에도 가동 상태 조작
- 사용자 역할별 맞춤 UI (사용자·관리자·엔지니어): 권한에 따라 최적화된 아이콘 및 점검 메뉴 제공
- 직관적 카메라 감도 & 스펙트럼 차트: 전·후면 카메라 감도 및 리젝트 카운트 시각화

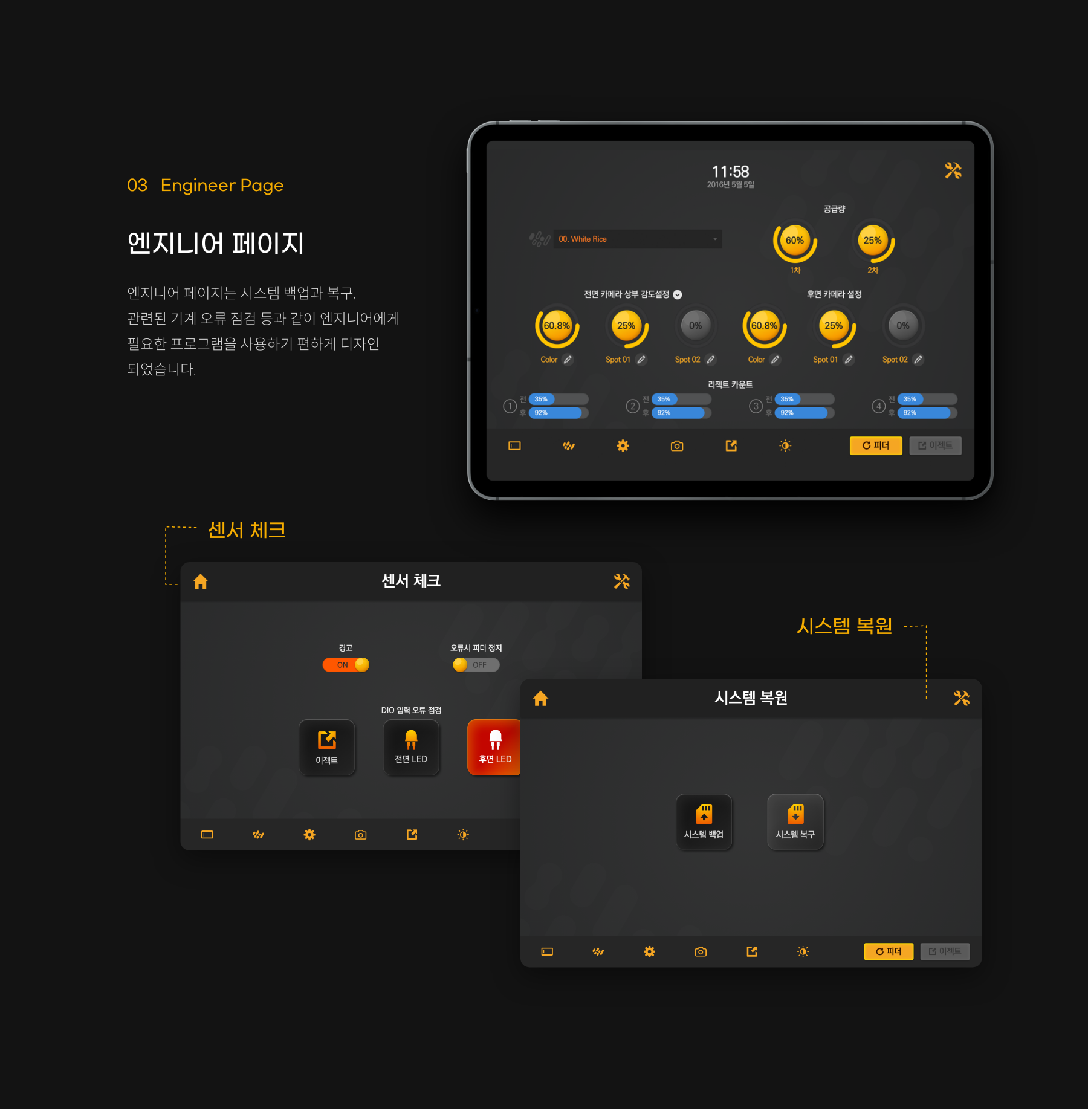

- 엔지니어 전용 시스템 점검 & 복원: 센서 오류 체크, DIO 입력 점검, 시스템 백업/복구 전용 인터페이스
- 산업용 태블릿 디자인 시스템: 고대비 UI 테마, 대형 터치 아레나 컴포넌트 및 가시성 높은 그래프 차트 정립
